Контейнер собираются загрузить, вернуть в работу после хранения, приобрести б/у или использовать для очередной перевозки. До этого стоит проверить состояние основных элементов: каркаса, угловых фитингов, крыши и стенок, дверей, пола и внутреннего пространства.
Такой осмотр помогает обнаружить повреждения до загрузки груза и понять, можно ли переходить к эксплуатации или контейнер требуется дополнительно показать специалисту.
Осмотр удобнее проводить последовательно, переходя от основных элементов каркаса к обшивке, дверям и внутреннему пространству.
Технические материалы по ремонту контейнеров отдельно выделяют повреждения обшивки, сварных соединений, дверных петель и угловых фитингов. В перечень текущего ремонта входят трещины, разрывы, проколы, вмятины и пробоины.
| Что проверяем | На что смотреть | Что должно насторожить |
|---|---|---|
| Угловые стойки и фитинги | геометрия, трещины, следы ударов | деформация, трещины, повреждённые соединения |
| Верхние и нижние балки | форма и целостность | сильный изгиб, разрывы, повреждения соединений |
| Боковые стенки | вмятины, отверстия, коррозия | сквозные повреждения, трещины, выраженная коррозия |
| Крыша | пробоины, деформация, следы повреждений | отверстия, разрывы металла |
| Двери | открытие и закрытие створок | перекос, заедание, невозможность нормально закрыть дверь |
| Петли и запорные штанги | работа механизмов и креплений | трещины, сильный люфт, деформация |
| Уплотнение дверей | целостность и прилегание | разрывы, выпадение, неплотные участки |
| Пол | поверхность и состояние основания | проломы, разрушение, сильное расслоение |
| Внутреннее пространство | сухость, чистота, запах | вода, плесень, следы протечек, остатки груза |
| Табличка CSC | наличие и данные | отсутствие требуемой маркировки или просроченная дата следующего освидетельствования |
Практический перечень техобслуживания у профильных компаний тоже начинается с визуального осмотра обшивки, проверки запорных механизмов и состояния крепежа.
По одной фотографии вмятины или участка коррозии нельзя надёжно определить состояние всего контейнера. Значение имеет расположение дефекта, глубина повреждения и состояние соседних конструктивных элементов.
В первую очередь внимания требуют элементы, связанные с каркасом, подъёмом и креплением контейнера.
| Повреждение | Почему требует внимания | Следующее действие |
|---|---|---|
| Трещина или разрыв элемента каркаса | может затрагивать прочность конструкции | провести профессиональный осмотр |
| Повреждение углового фитинга | фитинг используется при подъёме и креплении | проверить состояние до дальнейшей эксплуатации |
| Разрушение сварного соединения | нарушается соединение элементов | провести дефектовку |
| Сквозное отверстие | внутрь может попадать вода | определить расположение и способ ремонта |
| Повреждение пола | состояние влияет на размещение груза | проверить участок и основание пола |
| Перекос двери | возможны проблемы с закрытием и уплотнением | проверить раму, петли и запоры |
| Повреждение уплотнения | возможно попадание воды и загрязнений | проверить прилегание по всему периметру |
| Коррозия | последствия зависят от глубины | оценить состояние металла |
| Вмятина | важны место и характер деформации | осмотреть соседние элементы |
Если повреждение затрагивает несущий элемент или неизвестно, насколько сильно изменилась его геометрия, лучше перейти от визуальной проверки к профессиональной дефектовке.

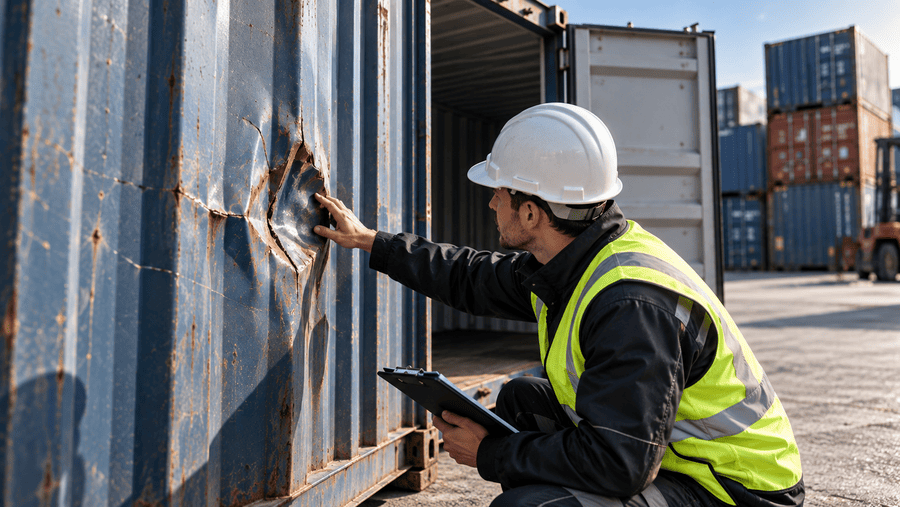

Начинать удобно с общего вида.
Посмотрите на контейнер с каждой стороны и оцените, нет ли заметного перекоса корпуса. После сильного удара повреждение одной панели иногда сопровождается деформацией соседней стойки или балки, поэтому концентрироваться только на самой вмятине не стоит.
Затем последовательно осмотрите нижние и верхние балки, стойки и угловые фитинги.
На стенках обращают внимание на:
Крышу проверяют на видимые деформации и повреждения. Осмотр с высоты должен проводиться безопасным способом и с подходящей площадки или оборудования.
Внутренний осмотр показывает состояние пола, внутренних поверхностей и позволяет заметить признаки проникновения воды.
Проверьте, нет ли внутри:
Для поиска явных сквозных отверстий используют простой предварительный способ. В светлое время суток можно зайти в пустой контейнер, закрыть двери и посмотреть, проходит ли наружный свет через крышу или стены.
Такой осмотр позволяет заметить некоторые отверстия. Полную герметичность контейнера он не подтверждает.
CTU Code рекомендует проверять грузовую транспортную единицу перед загрузкой. В рекомендациях отдельно рассматриваются состояние основных элементов каркаса, стен, пола, крыши, дверей и дверных уплотнений.
Официальный источник: CTU Code на сайте UNECE.
Обе створки должны нормально открываться и закрываться.
Проверьте работу запорных штанг, ручек, петель и креплений. Обратите внимание на перекос двери, сильный люфт и участки, где створка цепляется за раму.
Повреждение двери иногда связано с геометрией самого дверного проёма. В такой ситуации замена отдельной детали может не решить проблему, пока не определена причина перекоса.
Отдельно осматривается дверное уплотнение. Оно должно сохранять целостность и прилегать по периметру дверного проёма.
Если видны разрывы, выпадение части уплотнителя или участки с плохим прилеганием, потребуется дополнительная проверка.
Пол принимает нагрузку от груза, погрузочной техники и перемещений внутри контейнера.
При осмотре обращают внимание на проломы, расслоение, размягчённые или разрушенные участки, следы сильного намокания и заметную деформацию.
Осмотрите пол по всей доступной площади. Локальное повреждение желательно проверять вместе с расположенными под ним и рядом конструктивными элементами.
Если состояние участка вызывает сомнения, дальнейшую оценку лучше провести до загрузки тяжёлого груза.

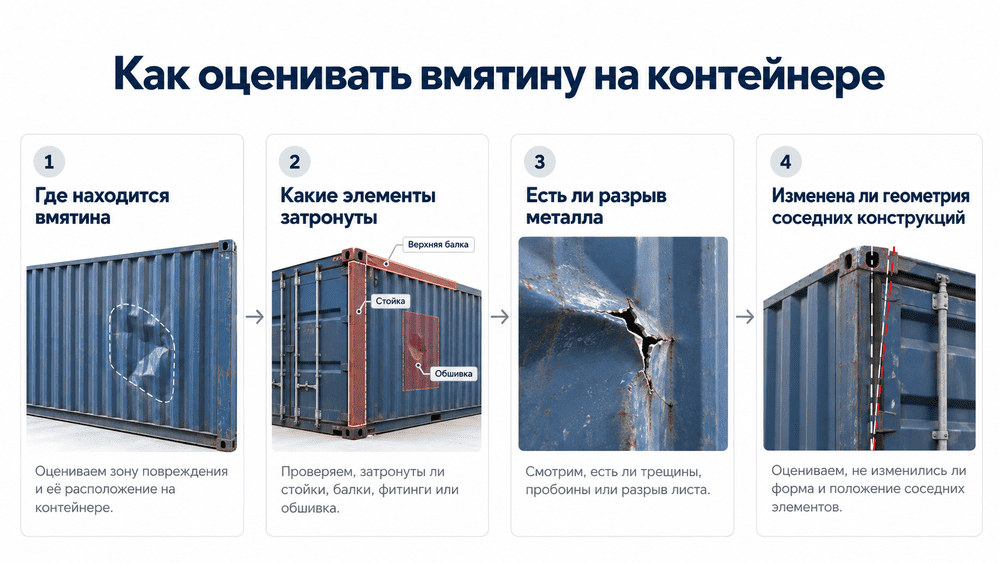

Наличие вмятины само по себе не даёт ответа о пригодности контейнера.
Деформация боковой панели и повреждение угловой стойки имеют разное значение. Также нужно проверить, нет ли рядом трещин, разрушенных сварных соединений или изменений геометрии других элементов.
Небольшая по площади деформация тоже требует внимания, если она расположена в конструктивно значимой зоне.
Поэтому при осмотре оценивают:
Ржавчина тоже бывает разной.
Поверхностные следы на панели требуют одной оценки, глубокая коррозия элемента каркаса или участка вокруг сварного соединения требует другой.
Сначала нужно определить расположение очага и состояние металла.
В ремонтных работах обработка повреждённых металлических элементов может включать удаление следов коррозии и последующее восстановление защитного покрытия.
Если металл уже значительно разрушен, требуется определить объём восстановления или замены повреждённого участка.
Следы воды внутри контейнера требуют поиска источника.
Начните с участка, где обнаружена влага, затем проверьте:
Место, где вода появилась внутри, не всегда совпадает с точкой её проникновения. Влага может пройти по внутренней поверхности и проявиться ниже.
Обнаруженные дефекты желательно сфотографировать до ремонта.
Визуальный осмотр владельца помогает обнаружить проблему. Дефектовка нужна, когда требуется определить характер повреждения и перечень дальнейших работ.

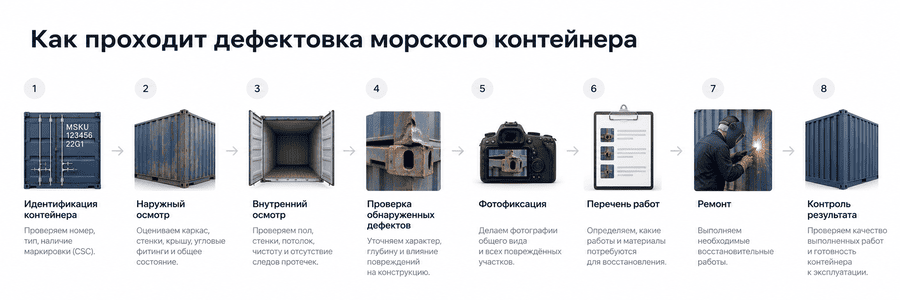

Работу можно представить последовательностью:
Фиксируют номер, тип контейнера и цель осмотра.
Это позволяет связать найденные повреждения и фотографии с конкретной единицей оборудования.
Проверяют элементы каркаса, фитинги, стенки, крышу и дверной блок.
Осматривают пол и внутреннюю поверхность стен и крыши. Фиксируют следы воды, загрязнений и механических повреждений.
Обнаруженное повреждение изучают подробнее. В зависимости от его характера могут потребоваться измерения и дополнительные способы контроля.
Фотографируют общий вид контейнера и каждый значимый дефект.
После оценки определяется, какие элементы нужно восстановить, отремонтировать, заменить или проверить дополнительно.
После выполнения работ проверяется состояние восстановленных элементов.
Для ремонта ответственных элементов техническая документация может включать описание технологии, чертежи, способы сварки, применяемые материалы и методы контроля сварочных соединений.
Хорошая фотофиксация помогает понять, где расположен дефект и как он выглядит относительно остальных элементов.
| Фото | Что желательно показать |
|---|---|
| Общий вид | контейнер целиком |
| Номер | читаемый идентификационный номер |
| Передняя сторона | панель и элементы каркаса |
| Дверная сторона | створки, запоры и петли |
| Боковые стороны | вмятины, коррозию и повреждения |
| Внутреннее пространство | пол, стены и потолок |
| Повреждение | общий план и крупный план |
Для каждого значимого дефекта полезно сделать минимум два кадра.
Первый показывает расположение повреждения на контейнере. Второй позволяет рассмотреть сам дефект крупнее.
Если повреждений несколько, лучше фотографировать их последовательно, чтобы позднее не пришлось определять по памяти, на какой части контейнера сделан снимок.
Формат документа зависит от задачи и конкретных отношений между сторонами.
Для внутренней фиксации состояния контейнера могут быть полезны:
Такой внутренний документ не следует автоматически считать универсальной формой для любых перевозок.
Например, в предоставленном материале форма ВУ-16к применяется в определённых случаях повреждения контейнеров на железнодорожной инфраструктуре. Это специальный транспортный контекст.
На контейнерах, используемых в международном обороте, применяется табличка безопасности CSC.
CSC связана с Международной конвенцией по безопасным контейнерам. После первоначального допуска поддержание контейнера в безопасном состоянии и проведение предусмотренных освидетельствований относятся к ответственности владельца.
При периодической схеме первое освидетельствование должно состояться не позднее пяти лет с даты изготовления. Далее интервалы между освидетельствованиями не должны превышать 30 месяцев.
Альтернативой может быть Approved Continuous Examination Programme, сокращённо ACEP, то есть утверждённая программа непрерывных освидетельствований.
При осмотре таблички проверяют:
Наличие самой таблички не заменяет визуальный осмотр контейнера перед использованием.
Официальный источник: International Convention for Safe Containers на сайте IMO.
Дополнительная проверка нужна, когда обнаружено повреждение, способное затрагивать состояние основных конструкций.
Осмотр специалиста стоит провести до загрузки, если:
CTU Code указывает, что прочность грузовой транспортной единицы в значительной степени связана с целостностью основного каркаса. При признаках ослабления конструкции такую единицу не следует использовать для загрузки до решения вопроса с её состоянием.
Зависит от расположения и характера повреждения. Вмятина панели и деформация элемента каркаса требуют разной оценки. Также проверяют состояние соседних элементов и сварных соединений.
Начинают с визуального осмотра крыши, стенок, дверей и уплотнения. Проверка на просвет помогает обнаружить явные сквозные отверстия, но не подтверждает полную герметичность.
Сначала определяют глубину коррозии и элемент, на котором она появилась. Поверхностный очаг и глубокое разрушение металла требуют разного объёма работ.
Проверить петли, запорные механизмы, дверную раму, геометрию проёма и уплотнение. Причиной проблемы может быть повреждение нескольких связанных элементов.
Фотографии помогают предварительно определить характер повреждения. Для точного перечня работ в некоторых случаях потребуется осмотр контейнера.
